Quickmess Abstandsmessgerät

Beschreibung

Abstandsmessgerät Quickmess mit integrierten Messanschlägen Ø 1, 3 und 5 mm

Der integrierte Messanschlag macht das Messen von Anschlägen zum Kinderspiel. Beim Messen wird der Prüfling in den Messanschlag eingeführt und drückt den Messeinsatz nach oben. Der Anschlag begrenzt den Weg auf den zu messenden Abstand. Das Messergebnis wird schnell und übersichtlich auf der Messuhr angezeigt. Das Abstandsmessgerät Quickmess ist auch in einer Großversion mit Messanschlägen Ø nach Wahl 8 mm bis 20 mm erhältlich.

Skalenteilungswert ........... 0,01 mm
Messspanne ........... 30,0 mm


QUICKMESS
ist die neue Längenmessgeräte-Generation mit einem integrierten Anschlag für das Messen von Abständen an kleinen Teilen. Dabei ist keine Messvorrichtung mehr erforderlich.

QUICKMESS bietet eine einfache Voreinstellmöglichkeit und eine große Messspanne von 30 mm und ist mit Messanschlägen und -einsätzen von 1 bis 5 mm erhältlich.

Eine Weiterentwicklung unserer QUICKMESS-Produktfamilie stellt das Modell BASIS-TM dar. Es wird ausschließlich zur Tiefenmessung verwendet, auch für Kleinstbohrungen.

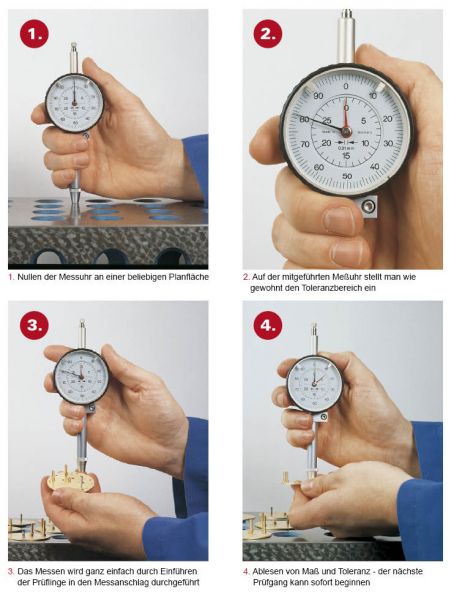

So schnell und einfach funktioniert die Käfer-QUICKMESS:

1.

Nullen der Messuhr an einer beliebigen Planfläche

2.

Auf der mitgeführten Messuhr stellt man wie gewohnt den Toleranzbereich ein

3. Das Messen wird ganz einfach durch Einführen der Prüflinge in den Messanschlag durchgeführt
4.

Ablesen von Maß und Toleranz - der nächste Prüfgang kann sofort beginnen

Die Vorteile auf einen Blick:

  • Vielfältige Einsatzmöglichkeiten
  • Schnelle Hand-held-Messung ohne Einspannung
  • Sicherheit beim Messen durch festen Anschlag
  • Ortsungebundenes Messen
  • Messwerk in klassischer Präzisionsmessuhr-Qualität
  • Hohe Präzision bei robuster Konstruktion
  • Leichte, unmissverständliche Ablesung dank übersichtlicher Skala
  • Individuelle Anpassung der Basismodelle an spezifische Messprobleme möglich

Übersicht über wichtige technische Daten

  Quickmess
Basis/-TM
Quickmess
Maxi
Lieferumfang Messeinsätze
1,3,5 mm;
Messanschläge
1,3,5 mm;
Steckschlüssel zum Verstellen der Messanschläge
Messeinsätze
1,3,5 mm;
Messanschläge
1,3,5 mm;
Steckschlüssel zum Verstellen der Messanschläge
Skalenteilungswert 0,01 mm/0,01 mm 0,01 mm
Messpanne 30 mm/30 mm 30 mm
Maximaler Teile-Ø 5 mm/ - 5 mm
Messeinsatz-Ø 3 mm/1 mm 3 mm
Messanschlag-Ø 3 mm/ - 3 mm
Messbrücke - /40x12 mm -
Voreinstellschraube nein ja

Messeinsätze und Messanschläge mit speziellen Abmessungen sind auf Anfrage erhältlich. QUICKMESS BASIS-TM wird ohne Messeinsätze und -anschläge geliefert.

Ansicht

Käfer QUICKMESS

Abstandsmessgerät Quickmess

Käfer QUICKMESS

Nullen und Einstellen des Toleranzbereichs

Käfer QUICKMESS

Einführen bis zum Messanschlag und Ablesen
